Компенсаторы линзовые ОСТ от производителяИркутск

ООО Химмаш производит линзовые осевые компенсаторы типа ОСТ в нескольких вариациях: однолинзовые, двухлинзовые, трехлинзовые и четырехлинзовые. Также мы предлагаем линзовые угловые и угловые-сдвиговые компенсаторы. Они выпускаются в аналогичных вариантах: одно-, двух-, трех- и четырехлинзовые.

Назначение

Линзовые осевые компенсаторы ОСТ требуются для компенсации температурных изменений длины трубопроводов в осевом направлении. Их используют в следующих средах: пар, вода, также неагрессивные и малоагрессивные среды. Угловые компенсаторы предназначены для компенсации в угловой плоскости. Они необходимы для компенсации температурных изменений трубопроводов в Г-, П-, Z-образной и других шарнирных схемах, которые работают в водной и паровой среде при температуре, достигающей 425 градусов. Угловые сдвиговые компенсаторы ОСТ нужны для компенсации как угловых, так и сдвиговых перемещений трубопровода.

Устройство оборудования

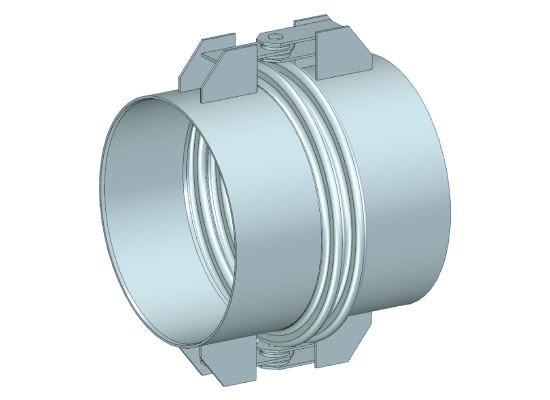

Конструкция линзового компенсатора ОСТ: две полулинзы, сваренные в вершинах. Чтобы предотвратить скопление влаги в вершинах линз, используются конденсатоотводчики. Внутренний защитный патрубок необходим во избежание забивания линзы грязью. Компенсирующая способность тем выше, чем большее количество линз предусмотрено в компенсаторе.

Конструкция угловых линзовых компенсаторов ОСТ аналогична конструкции осевых. В данном случае добавлена шарнирная схема. Она позволяет компенсатору двигаться в угловой плоскости. Угловые компенсаторы выпускаются без конденсатоотводчиков.

В угловых-сдвиговых компенсаторах ОСТ принципиально другая схема расположения шарниров.

Все виды линзовых компенсаторов ОСТ изготавливаются из черной стали.

Область применения

Линзовые компенсаторы ОСТ применяются во всех видах промышленности. Нефтяная и газовая промышленности, металлургия, строительство, судостроение, военно-промышленных и авиа-космический комплексы. Они зарекомендовали себя в качестве надежного оборудования для энергетиков и тепловиков.

Поставка линзовых компенсаторов ОСТ в г. Иркутск осуществляется из Пензы

Компенсаторы линзовые ОСТ изготавливаются на рабочее давление от 0,6 до 1,6 МПа, диаметром от 100 до 2200 мм.

Типы линзовых компенсаторов ОСТ

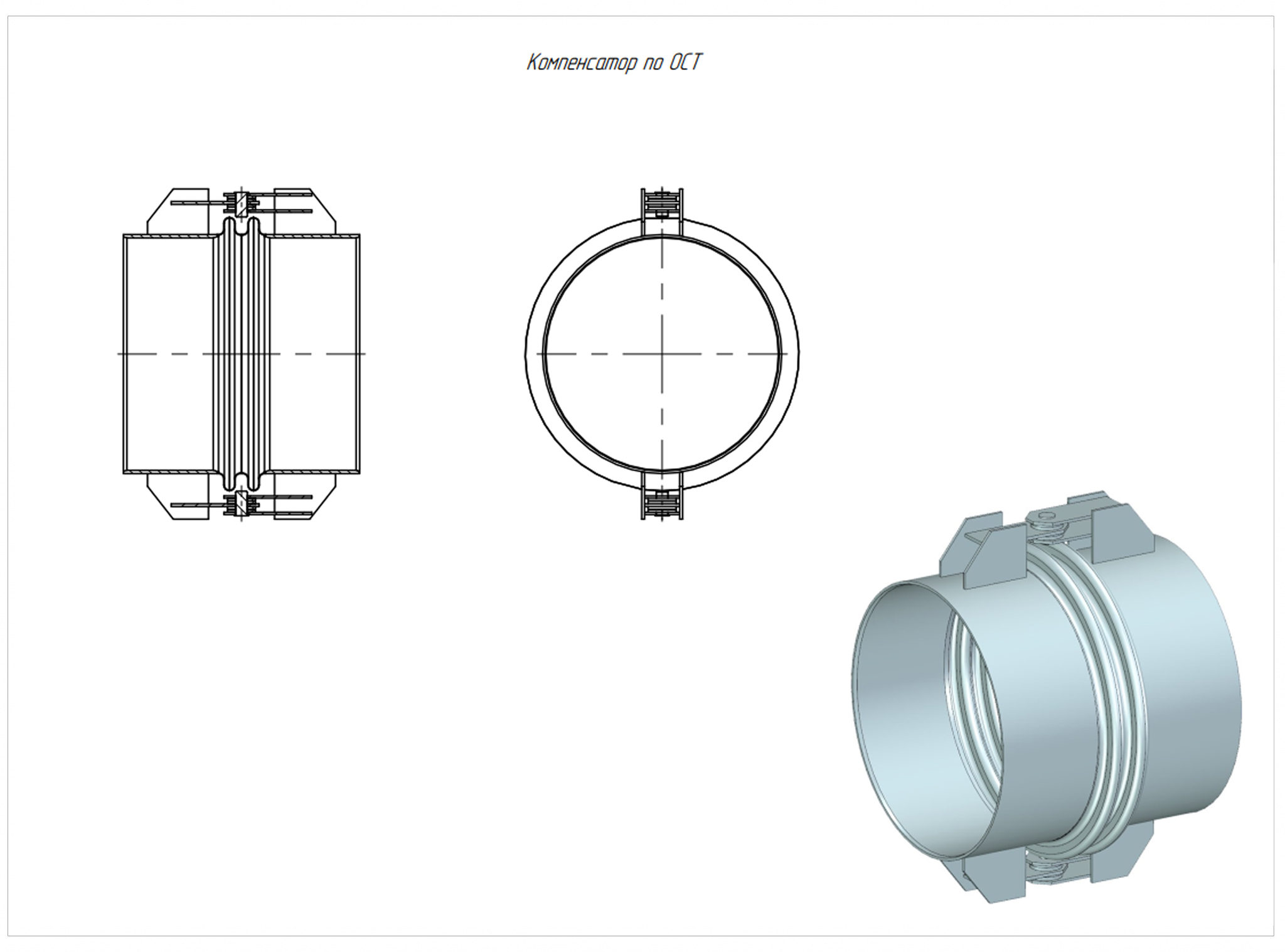

Чертеж Компенсатор ОСТ осевой

Чертеж Компенсатор ОСТ угловой
